Компоненты, образующие Трубчатый теплообменник
Трубчатые теплообменники - это вид теплообменников, предназначенных для теплообмена между флюидами высокой температуры и изготовленных из труб.
В трубчатых теплообменниках поверхность теплообмена представляют собой трубы, которые и дают название теплообменнику. Один из флюидов проходит через эти трубы, в то время как другой флюид протекает параллельно или перпендикулярно трубам внутри корпуса. Таким образом, теплообмен происходит на поверхности труб. При высоком давлении или температуре трубчатые теплообменники предпочтительнее чем фланцевые или паяные теплообменники. Трубчатые теплообменники являются видом теплообменников, применимых в различных процессах, и имеют различные виды подразделений.
Трубчатые теплообменники могут без проблем и безопасно применяться во всех перечисленных процессах. Благодаря компенсатору, который используется нашей командой поддержки процессов во время проектирования и производства, не возникает расширение и теплопотери во время теплообмена. Для максимальной эффективности теплообмена при сварке трубчатых теплообменников используют профессиональные методы установки труб.

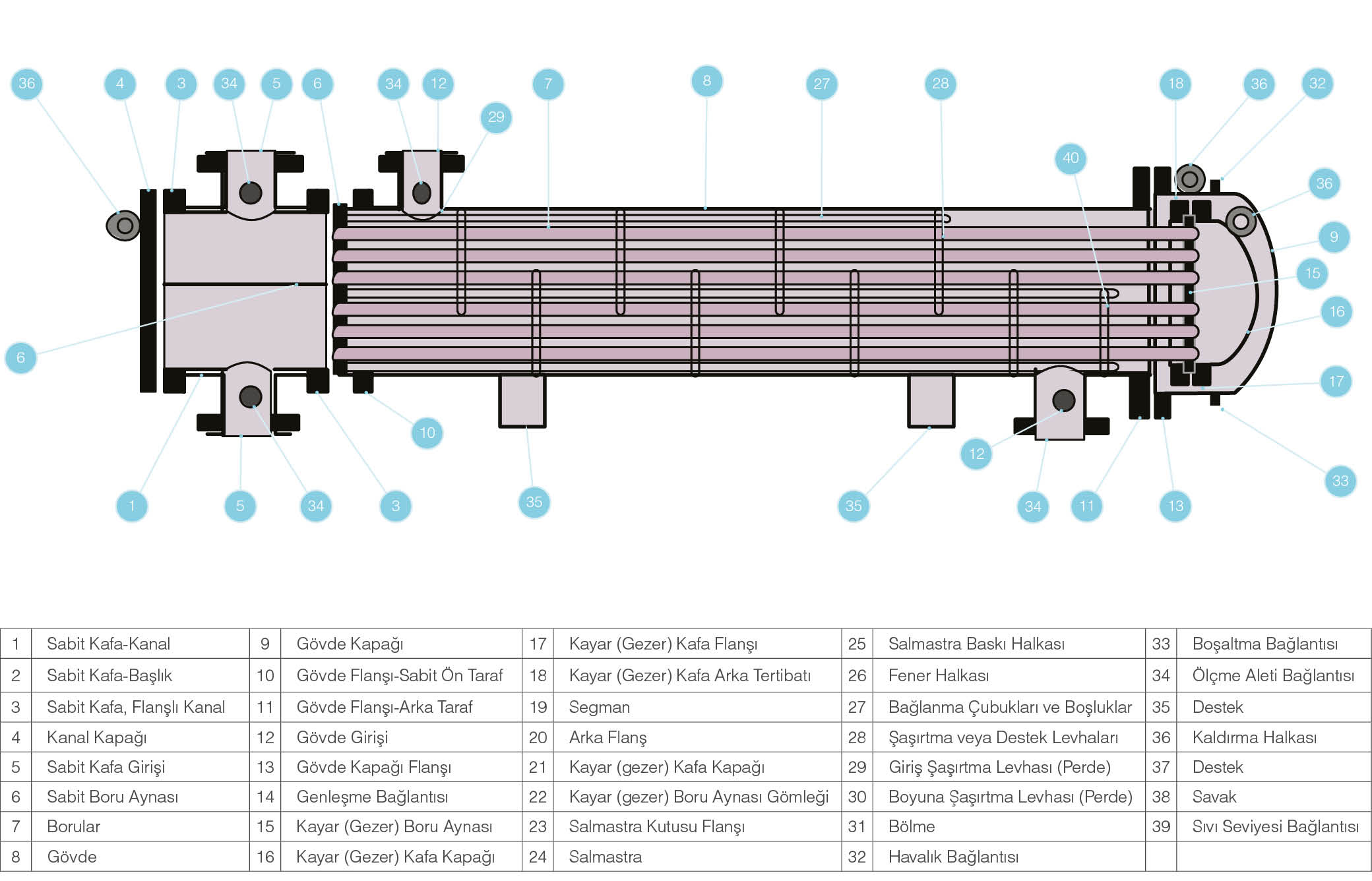

Из чего состоят Трубчатые теплообменники?
Компоненты, образующие трубчатые теплообменники, перечислены ниже:
- Прямые или U-образные изогнутые трубы, обеспечивающие теплообмен
- Внешний корпус, изготовленный из труб или изогнутой пластины
- Зеркало или зеркала, к которым крепятся трубы
- Перегородки, направляющие поток внутри корпуса и поддерживающие трубы
- Входные и выходные сопла корпуса, обеспечивающие поток флюида через корпус
- Входные и выходные сопла трубы, обеспечивающие поток флюида через трубу
- Фланцы, для крепления зеркал и голов
- Ножки для монтажа на любую подложку
- Изоляция для предотвращения теплопотерь с внешних поверхностей теплообменника

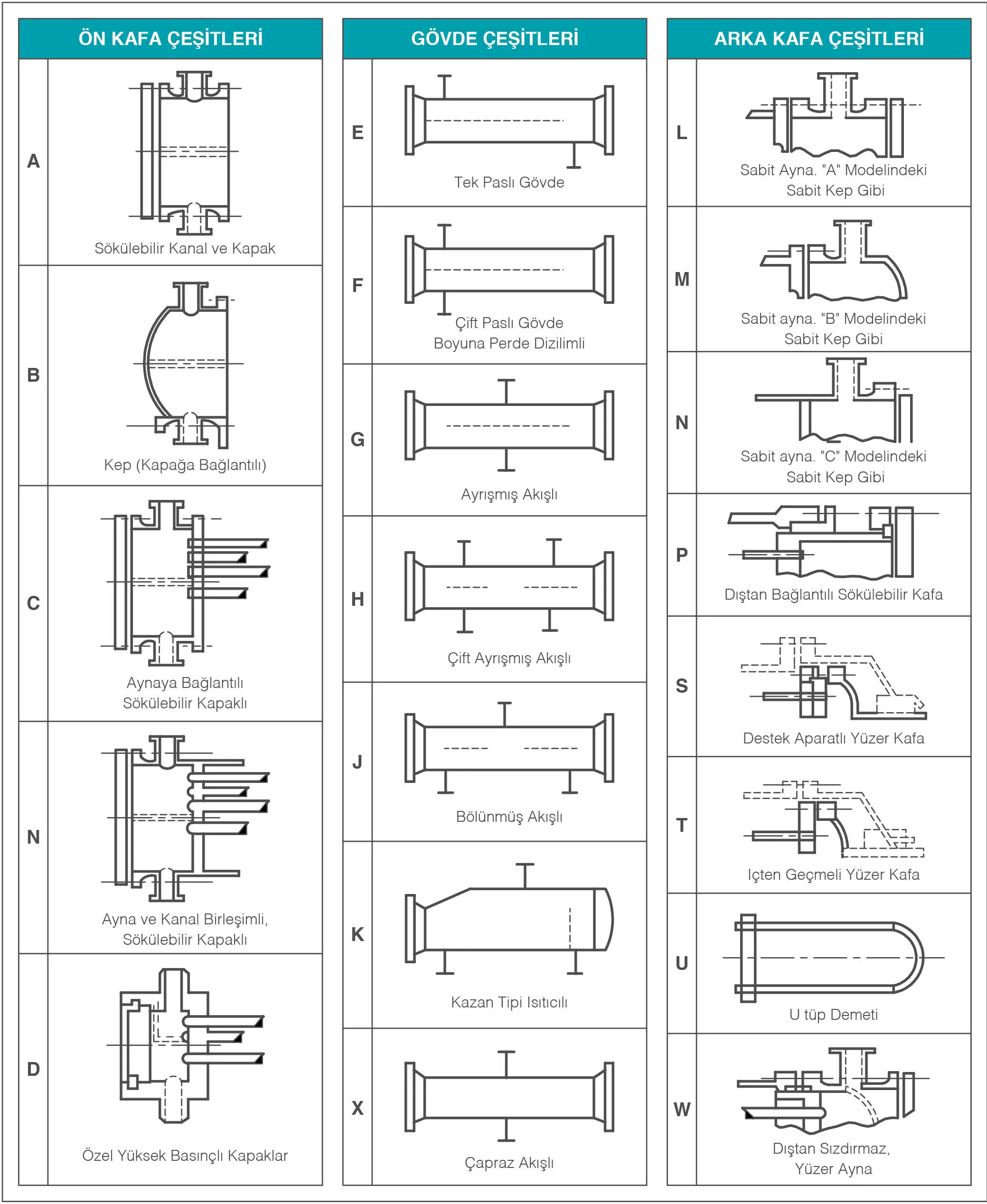

Тип ТЕМА теплообменников
