Вентили бабочковые
У нас в наличии два типа вентилей бабочков - Wafer и Lug. Основное отличие между этими двумя типами вентилей бабочков - это способ подключения вентилей к трубопроводу. В вентилях бабочков типа Lug каждый фланец имеет свои болты, что позволяет чистить, проверять и ремонтировать вентиль без полного закрытия системы. С другой стороны, вентили бабочков типа Wafer подключаются к фланцу с помощью штифтов. В данном случае невозможно очистить, проверить и отремонтировать вентиль без полного закрытия системы.
Наши варианты вентилей бабочков
- Тип соединения: Wafer, Lug
- Наши варианты уплотнений: EPDM-NBR-TEFLON - VITON
- Варианты дисков: Никель-AISI304 - AISI316 - Вал диска: AISI 420
- Типы управления вентилем: Пневматический приспособленный - Электрический приспособленный - С шестерней - На рукоятке
- Максимальное рабочее давление: 16 Бар

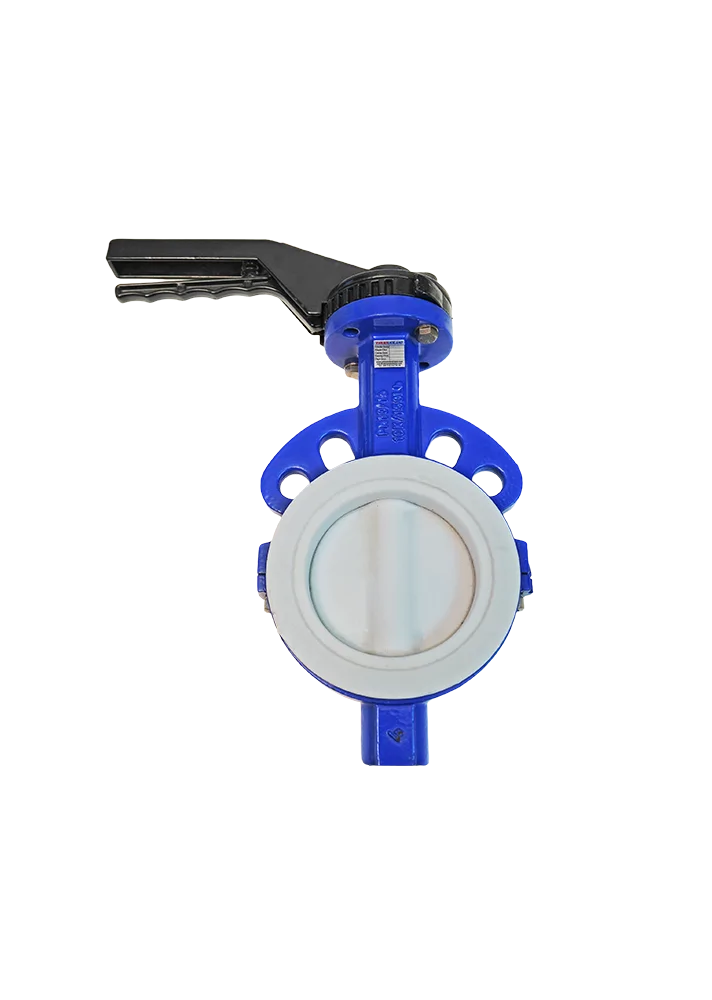

Truevalve вентиль бабочков на основе тефлона
Вал: AISI 420
Уплотнение: PTFE
Материал корпуса: GGG40
Диск: PTFE
Макс. рабочая температура: 180 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков типа Wafer
Вал: AISI 420
Уплотнение: EPDM - NBR - VITON
Материал корпуса: GGG40 - GG25
Диск: GGG40 - AISI304 - AISI316
Макс. рабочая температура: 120 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков типа Wafer с PTFE уплотнением
Вал: AISI 420
Уплотнение: PTFE
Материал корпуса: GGG40 - GG25
Диск: GGG40 - AISI304 - AISI316
Макс. рабочая температура: 180 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков типа Lug
Вал: AISI 420
Уплотнение: PTFE - NBR - EPDM - VITON
Материал корпуса: GGG40 - GG25
Диск: GGG40 - AISI304 - AISI316
Макс. рабочая температура: 120 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков с шестерней типа Wafer
Вал: AISI 420
Уплотнение: PTFE - NBR - EPDM - VITON
Материал корпуса: GGG40 - GG25
Диск: GGG40 - AISI304 - AISI316
Макс. рабочая температура: 120 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков с шестерней типа Lug
Вал: AISI 420
Уплотнение: PTFE - NBR - EPDM - VITON
Материал корпуса: GGG40 - GG25
Диск: GGG40 - AISI304 - AISI316
Макс. рабочая температура: 120 °C
Макс. рабочее давление: 16 Бар
Truevalve вентиль бабочков с двойным фланцем
Вал: AISI 420
Уплотнение: PTFE - NBR - EPDM - VITON
Материал корпуса: GGG40
Диск: GGG40 - Нержавеющая сталь
Макс. рабочая температура: 120 °C
Макс. рабочее давление: 16 Бар
Вентили бабочков: Дизайн, функции и применение
Вентили бабочков - это многофункциональный тип вентилей, используемых для контроля потока в трубопроводах. Их название происходит от дизайна крышки типа диска, напоминающего крыло бабочки. Эти вентили часто предпочитаются в системах с низким давлением и большими трубами, так как они могут быстро открываться и закрываться и имеют компактную конструкцию.
Дизайн и принцип работы вентилей бабочков
Основными компонентами вентиля бабочка являются диск, вал и корпус. Диск - это вращающийся вокруг вала элемент. Пользователь поворотом вала устанавливает позицию диска в сечении трубы, увеличивая или уменьшая проходимую область.
Вентили бабочков обычно делятся на два основных типа дизайна:
Центральные вентили бабочков: Диск симметрично располагается вдоль вала. Этот дизайн подходит для общего использования, но может быть неидеальным для высокопроизводительных приложений.
Эксцентричные вентили бабочков: Диск имеет эксцентричное соединение с валом. Этот дизайн обеспечивает меньший износ и долговечность, и может использоваться в приложениях с высоким давлением.
Преимущества:
Быстрая операция: Вентили бабочков могут быстро открываться и закрываться, что делает их идеальными для чрезвычайных ситуаций или систем, требующих быстрой реакции.
Компактные размеры: Они занимают меньше места по сравнению с другими типами вентилей, что делает их удобными в ограниченных пространствах.
Низкая стоимость: Их производство относительно дешево, что позволяет использовать их как бюджетный вариант.
Области применения
Вентили бабочков используются в различных отраслях:
Управление водой: Они идеально подходят для контроля потока в очистных сооружениях и системах водоснабжения.
Химическая промышленность: Они используются при транспортировке химических веществ, но следует учитывать совместимость материалов.
Продукты питания и напитки: Их можно использовать в приложениях по обработке пищевых продуктов, где требуются гигиенические требования.
Обслуживание и ремонт
Регулярное обслуживание вентилей бабочков продлевает их производительность и срок службы. Обслуживание включает замену уплотнений, смазку и проверку механических компонентов. Правильное обслуживание поможет предотвратить потенциальные неисправности и увеличить операционную эффективность.
Вентили бабочков, благодаря своей гибкости, экономичной эффективности и возможности быстрой операции, являются популярными вариантами вентилей для многих систем. Однако выбор правильного дизайна вентиля критически важен для удовлетворения конкретных потребностей каждого приложения.
