İki parçalı mı, üç parçalı mı seçmeliyim?

Sürekli aç-kapa yapılan genel servislerde iki parçalı paslanmaz küresel vanalar kompakt yapıları ve ekonomik oluşlarıyla ideal bir çözümdür. Sökmeden bakım gerektiren hatlarda ise üç parçalı tasarım, gövdeyi boru hattından ayırmadan sadece orta kısmı söküp PTFE seat ve salmastra gibi sarf parçaları hızla değiştirmeye imkân verir. Böylece duruş süreleri kısalır, sızdırmazlık performansı ilk günkü seviyeye kolayca döner.

AISI 304 mü AISI 316 mı, PTFE conta ne zaman uygundur?

Korozyon yükü düşük, genel proses sularında AISI 304 yeterli olurken klorür içeren akışkanlar, hafif asit-baz çözeltileri ve deniz suyu benzeri ortamlarda AISI 316 tercih edilir. Seri ürünler PTFE seat ile gelir; PTFE geniş kimyasal uyumluluğu, düşük sürtünmesi ve 180 °C’ye kadar termal dayanımı sayesinde sızdırmazlığı uzun süre korur. Aşındırıcı partiküllerin yoğun olduğu servislerde seat ömrü için filtrasyon veya daha sık bakım planlaması önerilir.

Dişli, flanşlı ve wafer tip arasında kullanım farkı nedir?

Dişli bağlantılı küresel vanalar kompakt, PN63’e kadar yüksek basınca uygun ve küçük-orta çaplarda montajı kolay çözümdür. Flanşlı tipler PN16-25 aralığında daha büyük çaplarda eksenleme ve sızdırmazlık güvencesi sağlar, sık sök-tak yapılan hatlarda tercih edilir. Monoblock wafer tip küresel vanalar iki flanş arasına sıkıştırılarak yerden tasarruf sunar; sınırlı montaj mesafesi olan yerlerde akış kesme işlevini düşük basınç kaybıyla verir.

Aktüatörlü kullanımda hangi tahriki seçmeliyim, entegrasyon nasıl yapılır?

Hızlı tepki ve emniyetli kapama gereken uygulamalarda yay geri dönüşlü pnömatik aktüatörler öne çıkar; hava hattı olmayan tesislerde 220 V AC veya 24 V DC elektrik aktüatörler kolay kurulum sağlar. Truevalve flanşlı ve dişli seriler ISO 5211 üst flanş standardına uygundur, bu da aktüatörü ara plaka gerektirmeden bağlamayı ve konum geri bildirimi, modülasyon kartı, selenoid ve limit switchlerle otomasyon sistemlerine sorunsuz entegrasyonu mümkün kılar. Seçimde proses diferansiyel basıncı ile v...

Küresel vana ile sadece aç-kapa mı yapılır, kısmi debi kontrolü mümkün mü?

Küresel vanalar esasen hızlı aç-kapa elemanlarıdır ve en iyi sızdırmazlığı tam açık/kapalı konumda verir. Yine de kısa süreli kısma için kullanılabilir; ancak yüksek basınç farklarında yarı açık çalışmanın seat ve küre üzerinde erozyon ve gürültü oluşturabileceği unutulmamalıdır. Sürekli modülasyon ihtiyacı varsa kelebek veya kontrol vanası tercih etmek, küresel vana üzerinde ise karakterize delik veya V-port küre kullanmak daha stabil ve ömürlü bir çözümdür.

Montaj ve bakımda nelere dikkat etmeliyim?

Vana hattına körü körüne gerilim bindirmemek için flanş hizalamasını boru üzerinde sağlayın, dişli tiplerde uygun sızdırmazlık malzemesini aşırı uygulamadan kullanın ve ilk kapatma testini kademeli torkla yapın. Termal genleşmenin yüksek olduğu hatlarda vana gövdesi etrafında esneme payı bırakın. Periyodik olarak mil salmastrasını, kol torkunu ve sızıntı kontrolünü gözden geçirip PTFE seat ve o-ringleri proses koşullarına göre planlı bakım dönemlerinde yenileyin. Çalışma sınırlarını aşmamak (...

Шаровые краны | Ekin Endüstriyel

Продукты контроля потока / Глобальные клапаны

Клапаны сферического типа получили свое название благодаря отверстию и вращающейся сфере внутри. Основным принципом работы такого клапана является контроль потока, проходящего через систему с помощью вращения сферы поднятой над клапаном рукояткой на 90 градусов. Если рукоятка клапана находится в ряду с потоком, отверстие в сфере также находится на линии с потоком и жидкость проходит свободно. При повороте рукоятки на 90 градусов в положение перпендикулярно потоку система закрывается и поток прерывается. Сферические клапаны предпочтительны для мест, где требуется быстрые открытие и закрытие. Они отличаются хорошей герметичностью, низким сопротивлением потоку, легкостью управления и небольшими габаритами, что делает их одними из наиболее популярных металлических клапанов. Характеристики сферического клапана: - Низкое сопротивление потоку - Легкость управления - Хорошая герметичность

Общая информация

Области применения

Форма предложения

У мировых клапанов есть различные виды для различных потребностей.

Наши модели мировых клапанов ;

Дизайн корпуса : Двухсекционный - Трехсекционный - Трехходовой
Качество материала корпуса : AISI 304 - AISI 316
Тип соединения : Резьбовое соединение - Фланцевое соединение - Моноблочный тип вафельного диска
Тип прокладки : Ptfe
Механизм управления клапаном : Ручной - Электрический привод - Пневматический привод
Рабочее давление : Продукция доступна в диапазоне классов давления PN16 и Pn63.
Максимальная рабочая температура :180 градусов

Основные виды мировых клапанов можно перечислить следующим образом.

Резьбовой мировой клапан
Фланцевый мировой клапан
Металлический ручной мировой клапан
Миниатюрный мировой клапан
Природный газ мировой клапан

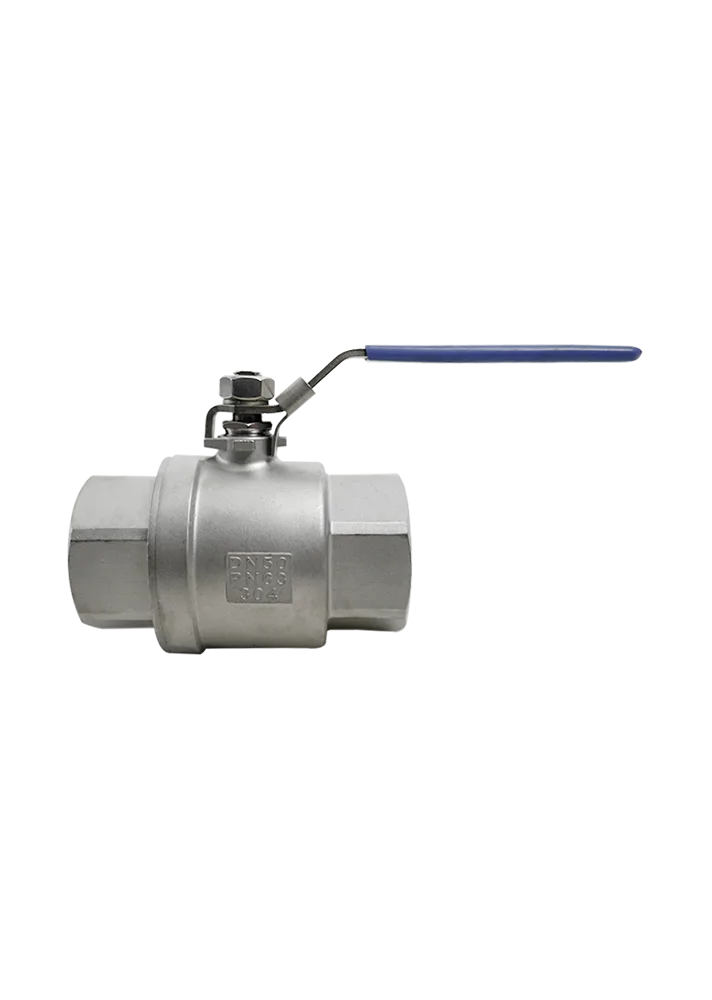

Truevalve Двухсекционный Нержавеющий резьбовой мировой клапан

Прокладка : PTFE
Способ соединения : Резьбовой
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 63 бар

Truevalve Трехсекционный Нержавеющий резьбовой мировой клапан

Прокладка : PTFE
Способ соединения : Резьбовой
Макс. Материал корпуса : AISI316 - AISI304
Максимальная рабочая температура : 180 градусов
Рабочее давление : 63 бар

Truevalve Нержавеющий Фланцевый Двухсекционный мировой клапан

Прокладка : PTFE
Способ соединения : Фланцевый
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 16 бар
Соединение : ISO5211

Truevalve Нержавеющий Трехсекционный Фланцевый мировой клапан

Прокладка : PTFE
Способ соединения : Фланцевый
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 25 бар
Соединение : ISO5211

Truevalve Литьевой металлический мировой клапан

Прокладка : PTFE
Материал корпуса : Чугунный литьевой
Максимальная рабочая температура : 150 градусов
Максимальное рабочее давление : 10 бар
Соединение : Фланцевый

Truevalve Электрический Фланцевый мировой клапан

Прокладка : PTFE
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 25 бар
Соединение : Фланцевый

Truevalve Электрический Резьбовой мировой клапан

Прокладка : PTFE
Способ соединения : Резьбовой
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 63 бар
Соединение : Резьбовой

Truevalve Пневматический Фланцевый мировой клапан

Прокладка : PTFE
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 25 бар
Соединение : Фланцевый

Truevalve Пневматический Резьбовой мировой клапан

Прокладка : PTFE
Материал корпуса : AISI304 - AISI316
Максимальная рабочая температура : 180 градусов
Максимальное рабочее давление : 63 бар
Соединение : Резьбовой
