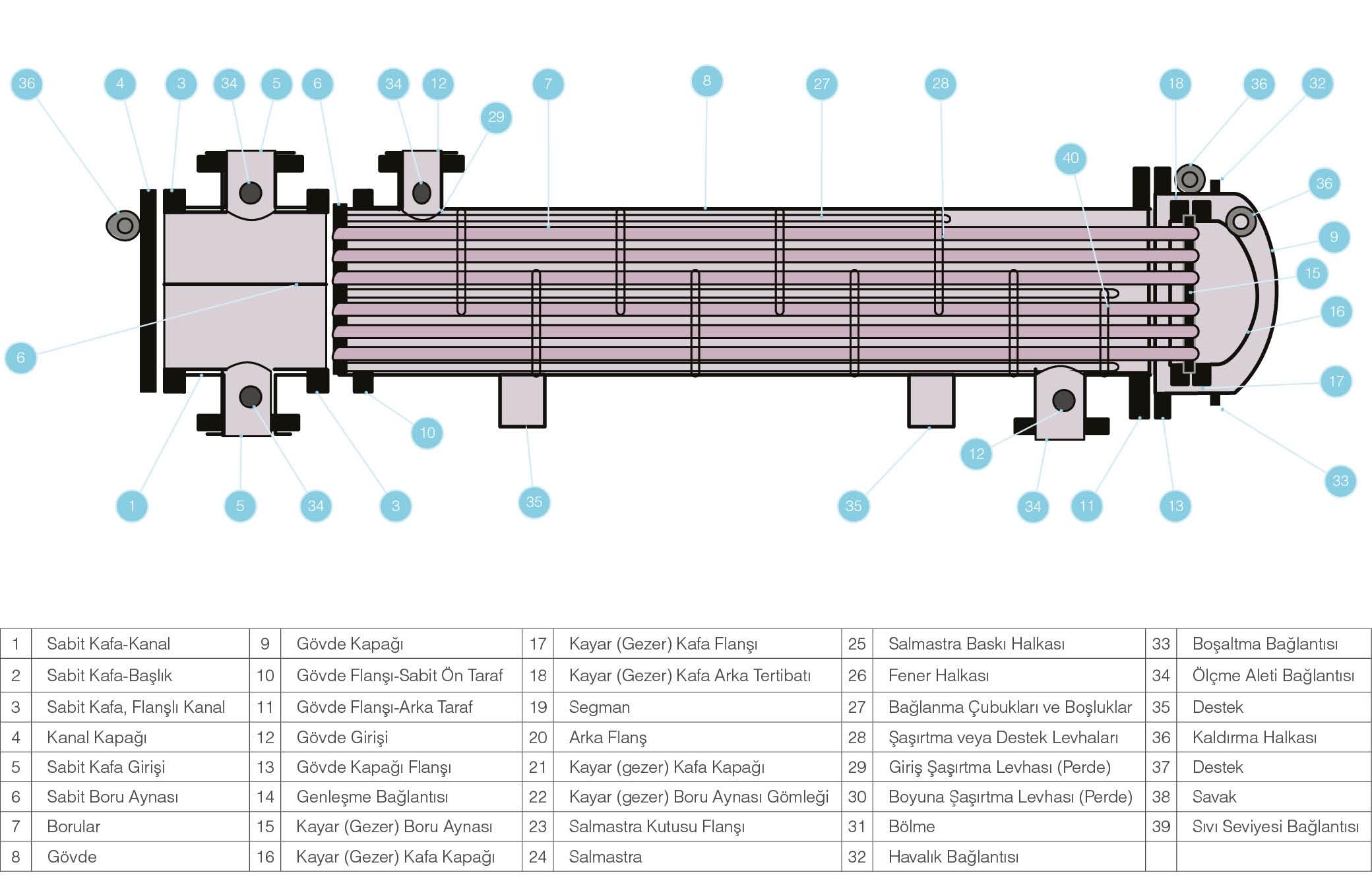

Термостойкость и устойчивость к давлению трубчатых теплообменников, помимо еще одного важного преимущества, заключается в их разнообразии подвидов, которые могут использоваться в различных процессах. Кожух, внутренняя труба и, при необходимости, шторки составляют теплообменники трубчатого типа, которые могут быть изготовлены как горизонтальные, так и вертикальные в соответствии с применением. Еще одним преимуществом трубчатых теплообменников является их адаптированность к различным окружающим средам.
Индивидуальное производство теплообменников
Трубчатые теплообменники - это класс теплообменников, которые могут быть индивидуализированы в соответствии с потребностями для использования в любых процессах.
В приложениях теплопередачи часто требуется предоставлять различные решения для различных процессов. После изучения деталей процесса и определения потребностей в соответствии с этими деталями, индивидуальные трубчатые теплообменники проектируются опытными машиностроительными инженерами и создается схематический чертеж. После проверки чертежа на наличие размерных ошибок и утверждения чертежей на производство.
Утвержденные чертежи каждого теплообменника - это единственные теплообменники, разработанные для конкретного процесса, и обычно у них нет аналогов. Пока теплообменники не изготовлены, в соответствии с запросом они могут быть изолированы, что позволяет минимизировать теплопотери наружу. В процессе изготовления трубчатых теплообменников нет ограничений по мощности. Теплообменники могут быть соединены последовательно или параллельно и сгруппированы несколькими способами, что позволяет увеличить их мощность.
Компания Ekin Endüstriyel, обеспечивающая поставку установок с высокой мощностью, таких как Петрохимические заводы, Энергетические станции, является одним из ведущих фирм в отрасли благодаря своему опыту в этой области.
Согласно требованиям процесса, в изготовлении трубчатых теплообменников используются следующие материалы:
- ST37
- ST35.8
- AISI304
- AISI316
- Медь
- Титан
- Бафон
Гигиенические трубчатые теплообменники
Одна из областей применения трубчатых теплообменников - это гигиенически важные применения в пищевой и химической промышленности.
В некоторых приложениях пищевой и химической промышленности процессы передачи тепла осуществляются при очень высоких температурах или давлениях. Поскольку прокладки пластинчатых теплообменников не могут выдерживать указанные температуры и давления, трубчатые теплообменники предпочтительны в этих приложениях.
Спроектированные инженерами MIT трубчатые теплообменники могут достигать пределов температуры до 350°C и обладают исключительной гигиеничностью. Сварные швы в таких теплообменниках делаются очень тщательно, чтобы обеспечить бездефектную поверхность потока.
Такие сварные швы в трубчатых теплообменниках изготовляются квалифицированными сварщиками в производственном заводе MIT и проходят проверку качества в три этапа, после чего они подвергаются осмотру специалистов по обработке пищевых продуктов MIT. При проектировании эксперты MIT учитывают множество факторов, таких как мощность, местоположение и тип обрабатываемых пищевых продуктов, чтобы предложить наиболее подходящие решения для процесса.
При высоких давлениях помимо расчета мощности важным фактором являются толщины стенки, технологии сварки и другие элементы. Поэтому каждый теплообменник, производимый компанией Ekin Endüstriyel, подвергается испытанию на давление в 1,5 раза выше нормы в течение 72 часов, и только безупречно прошедшие испытание теплообменники поставляются для использования.
Нержавеющие и титановые бассейновые теплообменники
Трубчатые бассейновые теплообменники MIT могут использоваться во множестве систем, таких как солнечные бассейны с системой обогрева или бассейны с котлом.
Трубчатые бассейновые теплообменники MIT обеспечивают долговечность всех элементов системы. Они предотвращают непосредственный контакт хлора, соли и других химических веществ с солнечной системой или котельной системой, обеспечивая защиту и долговечность системы.
Трубчатые бассейновые теплообменники MIT разрабатываются инженерами компании Ekin Endüstriyel с использованием инновационных методов. Эти инновационные продукты благодаря спиральной и винтовой конструкции обеспечивают гораздо более эффективную передачу тепла, чем их аналоги. Трубчатые бассейновые теплообменники MIT спроектированы для обеспечения оптимального решения в различных категориях мощности. Эти теплообменники являются неотъемлемыми для бассейнов, спа-центров и аналогичных приложений.
Характеристики:
- Высокая эффективность передачи тепла
- Быстрый поток благодаря мягким и гладким трубкам
- Компактный и инновационный дизайн
- Широкий спектр применения
- Различные и широкие варианты мощности
Трубчатые бассейновые теплообменники MIT полностью строятся из внешней оболочки под давлением и внутренних ребристых трубок, что обеспечивает высокую скорость потока внутри теплообменника и делает его более прочным, эффективным и экономичным.
Благодаря широкому диапазону мощности трубчатые бассейновые теплообменники компании Ekin Endüstriyel могут использоваться в проектах различного масштаба - от небольших спа-бассейнов до олимпийских бассейнов. Теплообменники MIT, производимые в диапазоне от 15 кВт до 1750 кВт, предлагают конкурентоспособные цены и адаптированные к различным потребностям решения.
Преимущества бассейновых теплообменников
- Высокий коэффициент эффективности в 10000 Вт/м²°C (на 5 или 6 порядков выше по сравнению с традиционными теплообменниками)
- Компактный дизайн (занимает 1/10 обычного объема по сравнению с традиционными теплообменниками)
- Устойчивость к коррозии и давлению с использованием нержавеющей стали и/или титана
- Соединения без создания давления
- Соответствие стандартам ASME VIII-1
- Простая установка и долговечность
Корпус и трубы теплообменников MIT разработаны таким образом, что они могут работать при температуре 205°C и давлении 1,3 МПа. Корпус изготовлен из нержавеющей стали AISI 316L или титана, а трубки и соединения - из нержавеющей стали AISI 316L, AISI 304 или титана, что позволяет выбирать материал в зависимости от условий эксплуатации и содержания хлора.
Принцип работы трубчатых бассейновых теплообменников
- Теплообменники MIT обеспечивают передачу тепла между системой нагрева/охлаждения и водой в бассейне
- Бассейновые теплообменники MIT разделяют систему и бассейн, предотвращая переход хлора и других химикатов из бассейна в систему
- Теплообменники MIT обеспечивают передачу тепла между горячей водой от источника тепла и холодной водой в бассейне, затем охлажденная вода возвращается обратно для повторного нагрева
- Бассейновые теплообменники MIT помогают поддерживать бассейн в хорошем состоянии и обеспечивают долговечность системы, избегая возможных повреждений системы
- Бассейные теплообменники MIT могут быть спроектированы в соответствии с размерами котла или бассейна и требованиями к системе
Теплообменник для масляного радиатора BYS
Используемые в масляных радиаторах BYS рифленые медные трубы имеют толщину стенки 1,2 мм и диаметр 16 мм. Эти продукты ориентированы на работу при максимальной температуре 140°C и давлении 9 бар и могут быть улучшены для работы в специальных условиях. Набор моделей включает 24 альтернативы с мощностью от 18 100 ккал/ч до 371 000 ккал/ч.
- Материал внешней трубы: ST 35.8
- Материал внутренней трубы: Медь
- Крышки: Литье
Теплообменник для масляного радиатора MOR
Медные трубы, используемые в масляных радиаторах MOR, имеют толщину стенки 0,6 мм и диаметр 9,52 мм. Эти продукты ориентированы на работу при максимальной температуре 120°C и давлении 6 бар и могут быть адаптированы для работы при специальных условиях. Набор моделей включает 9 альтернатив с производительностью от 60 л/мин до 1200 л/мин.
- Материал внутренней трубы: Медь
- Материал внешней трубы: ST 35.8
- Крышки: Литье
Трубчатые теплообменники: в промышленных системах теплообмена
Трубчатые теплообменники обладают широким спектром применения в промышленных процессах как основные элементы передачи тепла. Эти теплообменники, обеспечивая энергоэффективность и оптимизацию устойчивого функционирования процесса, являются неотъемлемыми для химической, энергетической, пищевой промышленности и систем HVAC. Этот материал предоставляет широкую перспективу, начиная от дизайна трубчатых теплообменников и выбора материалов до вклада в эн
