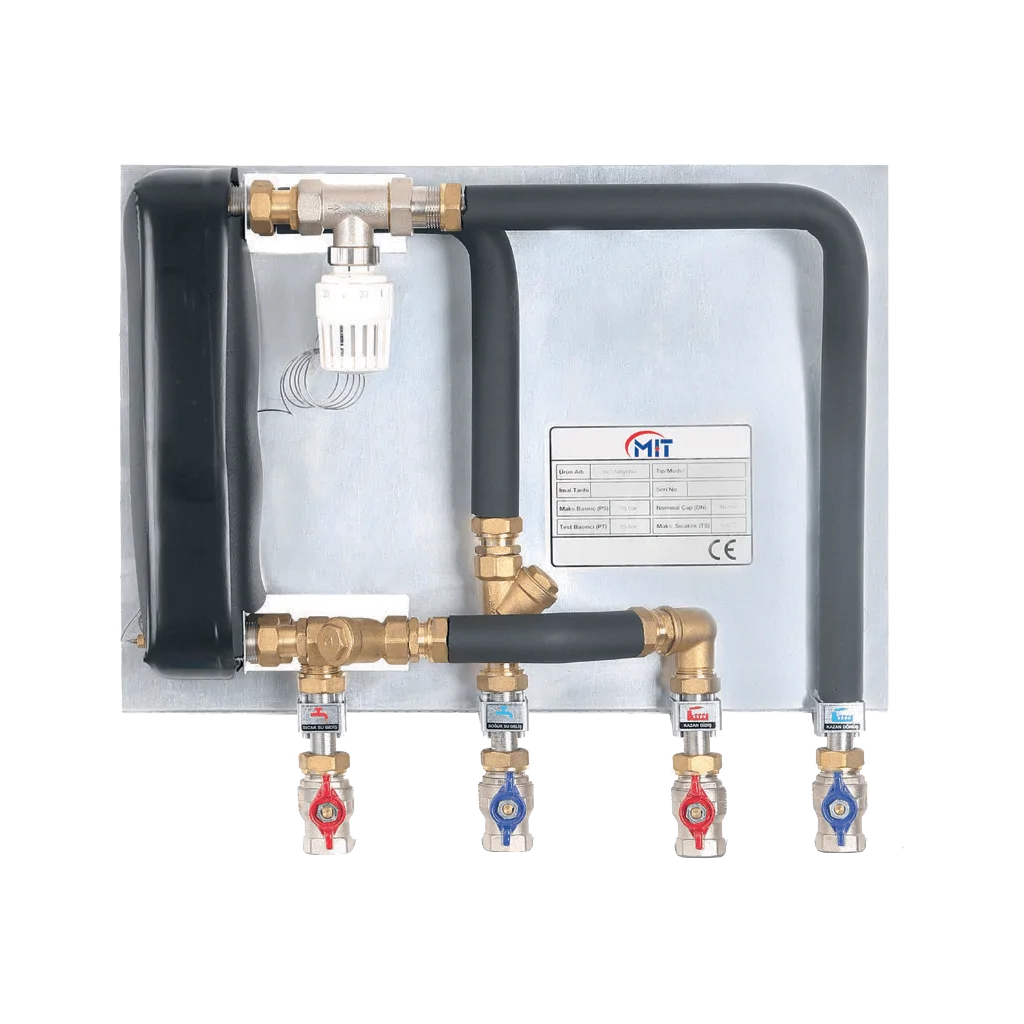

В центральных входных станциях горячего водоснабжения MIT нет бойлеров в котельной, вместо этого использование горячей воды производится в обменно-теплообменных установках на входе в квартиру. Входные станции квартир имеют компактный теплообменник, обеспечивающий немедленное горячее водоснабжение, а также дифференциальный клапан контроля давления для равномерного распределения воды между радиаторами и теплообменниками.
Во входных станциях горячего водоснабжения MIT можно использовать различные системы управления. Управление осуществляется либо только дифференциальными клапанами контроля давления, либо с помощью клапанов управления, программируемых по желанию с помощью термостатов.
Технические параметры
- Номинальное давление: PN16
- Температура тепловой линии: максимум 120°C
- Минимальное домашнее холодное давление воды: Pmin=0,5 Бар
- Материал теплообменника: нержавеющая сталь AISI 316
- Трубы: нержавеющая сталь AISI 316
- Потери давления в первичном контуре: 25-35 Кпа
Преимущества входной станции горячего водоснабжения MIT
Входные станции горячего водоснабжения MIT устраняют недостатки систем, в которых горячая вода для использования получается из центрального бойлера. Например, отсутствие необходимости в прокладке линии рециркуляции горячей воды позволяет сохранить место, занятое бойлером и насосом, и использовать это пространство более эффективно.
Преимущества входных станций
- Можно использовать любой вид топлива или их комбинацию, используемые центральными системами.
- Для использования достаточно прокладки только трех труб: линии подачи, линии обратной подачи и холодной воды.
- Отсутствие необходимости хранения воды позволяет избежать риска легионеллы и получить воду по запросу.
- Благодаря термостатическому смесительному клапану, горячая вода сохраняется при установленной температуре.
- Термостатическим клапаном предотвращается перегрев в теплообменнике.
- Отсутствует риск короткого замыкания электричества и утечки газа.
- Температура в помещении может быть индивидуально регулирована.
- Так как не требуется обслуживание, затраты на обслуживание минимальны.
- Благодаря встроенному калориметру в систему обеспечивается справедливая тарификация между квартирами.
- Риск образования накипи и бактерий сведен к минимуму.
- Может быть спроектирован, изготовлен и настроен по потребности.
Экономия во время инвестирования
- С бойлеров и их учетных приборов
- С теплообменника
- Поскольку линии подачи тепла и горячей воды идут от одной линии, с горячего счетчика воды
- С труб сантехнического оборудования, циркуляционных насосов и шаровых клапанов
- Поскольку включает в себя балансный клапан и фильтры
- Нет необходимости в дымоходе
Компоненты станции
Теплообменник
Расположенный в тепловой станции, теплообменник обеспечивает нагрев горячей воды, поступающей из центральной котельной, и воды из водопровода, для получения горячей воды для использования.
Пластинчатые теплообменники - это устройства, работающие по принципу трансфера тепла между двумя разными средами с разной температурой. Теплообменный и нагревающийся потоки жидкостей отделены друг от друга пластинами.
В приложениях входных станций горячего водоснабжения пластинчатые теплообменники являются основным оборудованием для получения горячей воды.
Термостатический смесительный клапан
Позволяет подавать нагретую горячую воду на смесительные краны постоянной температуры, после нагрева в теплообменнике холодной воды из водопровода. Кроме того, благодаря возможности регулирования температуры можно поддерживать температуру поступающей воды на уровне, безопасном для человеческой кожи.
Также в системах отопления пола, поскольку необходимо избежать непосредственного поступления нагретой воды из центральной котельной в систему отопления пола, термостатический смесительный клапан позволяет стабилизировать температуру на желаемом уровне.
Калориметр
Рассчитывает потери тепла из центральной котельной и теплообменника квартиры, определяет справедливый расход топлива каждой квартиры в зависимости от использования, и благодаря системе M-BUS позволяет просматривать, тарифицировать и даже регулировать использование из одного центрального источник
Термостат в комнате
Регулирует моторный клапан внутри станции в соответствии с комфортной температурой в квартире. Управление с помощью термостата в комнате позволяет регулировать расход горячей воды с центральной котельной пропорционально и таким образом обеспечить дополнительную экономию и удобство использования в уже экономичной системе.
Контрольный клапан давления разности давления (dP)
Применяется для контроля дифференциального давления в радиаторной системе. Его одна из задач - создание дополнительного давления в радиаторной системе по сравнению с системой горячего водоснабжения при использовании потребляемой воды, направляя нагретую воду к теплообменнику. Контроль давления dP обеспечивает параллельную работу радиаторного и теплообменного контура. Кроме того, вся система становится уравновешенной и обеспечивает предотвращение разницы в давлении между этажами.
Счетчик холодной воды
Рассчитывает использование воды, прежде чем она будет направлена к кранам и теплообменнику, что позволяет избежать дополнительного пространства в трубопроводе. Это обеспечивает экономию места, сохраняя компактную структуру отопительной станции. Объем использования воды может быть прочитан через счетчик, а также удаленно с помощью системы M-BUS или использован для тарификации.
Коллекторные группы
Прежде чем нагретая вода из центральной котельной будет направлена в систему отопления, она может быть разделена на гидроизоляционные коллекторные группы, обеспечивающие одинаковое давление во всех радиаторах квартиры. Включение коллекторных групп в состав тепловой станции обеспечивает преимущество в экономии пространства, уменьшая перегрузку в подводящих трубах входного трубопровода.
Стандартный комплект оборудования
- Монтажная пластинчатая сталь или нержавеющая сталь
- Пластинчатый теплообменник
- Термостатический клапан
- Регулирующий клапан давления (dP)
- Регулирующие клапаны
Оборудование, которое может быть добавлено к проекту (по желанию) как дополнительные опции
- Запорные клапаны
- Фильтр для мусора
- Фильтр для мусора на входе водопровода
- Коллекторные группы
- Термостаты в помещении
- Линия рециркуляции горячей воды и насос
- Термостатический трехходовой клапан для пола с подогревом
- Насос с частотным приводом
- Линия охлаждения
- Теплосчетчик (калориметр)
- Счетчик холодной воды
- Шкаф с крышкой
